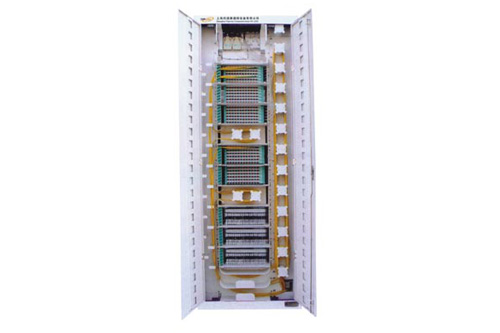

GPX01-D型系列光纤配线架（ODF）用于光纤通信系统中局端主干光缆的成端和分配，可方便地实现光纤线路连接、分配和调度，是光缆和光通信设备的配线连接设备。
- 环境温度：-5℃～+40℃;
- 相对湿度：≤85%（+30℃）;
- 贮存温度：-25℃～+55℃;
- 大气压力：70Kpa～106Kpa;
- 连接器损耗：≤0.5dB（包括插入，互换和重复）;
- 插入损耗：≤0.3dB;
- 回收损耗：FC/PC≥40dB FC/SPC≥45dB FC/UPC≥50dB FC/APC≥60dB;
- 机架高压防护绝缘电阻：1000MΩ/500V(DC);
- 机架高压防护耐压3000V(DC)/min，不击穿，无飞弧;
- 标称工作波长，850nm、1310nm、1550nm;
- 光纤活动连接器,符合GB12507以及相关标准规定;
- 光纤光缆：符合GB/T11819和GB/T7424的规定.
| 型号 | 规格（高×宽×深）mm | 配线容量（芯） |
| GPX01-D20 | 2000×800×400 前后双开冷轧钢板门 | 504 |
| GPX01-D22 | 2200×800×400 前后双开冷轧钢板门 | 576 |
| GPX01-D26 | 2600×800×400 前后双开冷轧钢板门 | 720 |
| GPX02-A型光纤配线箱 |
| GPX02-A4/72 | 482*176*300 19”安装界面，4U安装高度，72芯容量，12芯一体化模块。 | 72（芯） |
| GPX02-A4/48 | 482*176*280 19”安装界面，4U安装高度，48容量，12芯一体化模块。 | 48（芯） |
| GPX02-A3/36 | 482*132*300 19”安装界面，4U安装高度，36芯容量，12芯一体化模块。 | 36（芯） |
| GPX02-A2/24 | 482*88*280 19”安装界面，4U安装高度，24容量，12芯一体化模块。 | 24（芯） |
| GPX02-A1/12 | 482*44*300 19”安装界面，4U安装高度，12芯容量，12芯一体化模块。 | 12（芯） |
