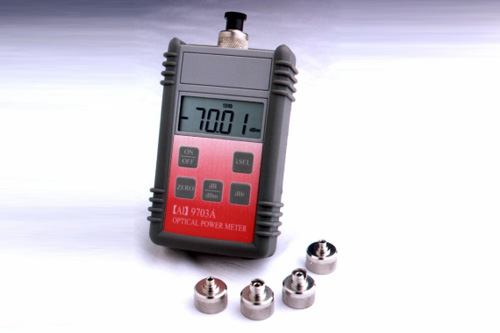

应用范围广泛的手持式光功率计
AI97系列手持式光功率计系列是先进仪器仪表公司新开发的微处理器控制的智能化手持式光功率计,可用于通常的光纤系统、电信网络、光纤计算机网络、高功率的CATV系统、光纤放大器、YIG及LD的光功率测试。
AI97系列手持式光功率计采用了全新的、具有当前国际水平的信号处理、微处理器软硬件技术及微电子技术,为用户提供高性能、高可靠性、小巧坚固并且操作简单的仪器。是目前国内外性能较好、体积重量较小的光功率计,具备当前国际水平。
AI97系列手持式光功率计采用了宽工作温度范围、高清晰度的专用液晶显示器,使测试结果更加一目了然。非易失性存储器的采用为用户对被测系统的远端、近端测试提供了及大的方便。
AI97系列手持式光功率采用5号电池供电,非常适用于进行野外作业。
型号 | AI9703A/AI9703B | AI9704A/AI9704B |
光探测器件 | InGaAs | InGaAs/滤光片 |
工作波长 | 850nm、980nm、1300nm、1310nm、1480nm、1550nm |
测量范围 | -70~+10dBm、-70~+10dBm | -50~+27dBm |
绝对精度 | ±0.2dB(校准条件下) |
线性度 | ±0.03dB |
显示方式 | LCD,同时显示功率值(mW、μW、nW、dBm、dB、dBr) 测试波长,电池耗尽(LOB) |
显示分辨率 | 对数:0.01dB,线性:0.1~1% |
光输出方式 | FC 型 | 可互换FC/SC/ST型 | FC 型 | 可互换FC/SC/ST型 |
数据存储 | EEPROM(每个波长各存储一个参考值) |
工作环境 | -15 ~+60℃,0%~95%,RH(不结露) |
储存环境 | -35 ~+70℃,0%~95%,RH(不结露) |
电池 | 两节AA(5号)碱性电池(连续使用寿命>60小时) |
尺寸、重量 | 62×125×23 mm(不包括保护套), ≤100g(不含电池) |
注:对于AI9704A/AI9704B,当测试功率电平大于+23dBm时,测量时间不能超过2分钟,否则会烧毁滤光片。
订购代号 | 名称 |
AI9703A | 手持式光功率计 |
AI9703B | 手持式光功率计 |
AI9704A | 手持式光功率计(CATV) |
AI9704B | 手持式光功率计(CATV) |
